LOCALIZAÇÃO
O local em estudo localiza-se junto ao Pavilhão Gimnodesportivo de Vil de Matos, pertencente à União das Freguesias de Antuzede e Vil de Matos, concelho de Coimbra.
DESCRIÇÃO GERAL
No âmbito dos trabalhos de construção do pavilhão gimnodesportivo de Vil de Matos, para estabelecimento da cota da plataforma foi executado um aterro no lado poente da zona de trabalho. Após alguns anos de exploração, verificou-se a rotura do talude e de parte da plataforma lateral existente junto ao edifício.
Para estabilização do talude e do aterro foi executado um muro de gabiões no pé do talude, com o objetivo de conter os terrenos e diminuir a sua inclinação.
Desde 2018, têm-se verificado deslocamentos de magnitude significativa do muro executado, resultando na descompressão/desconfinamento dos materiais do aterro e consequente rotura do talude entre o muro e a base da plataforma existente no coroamento.
A presença de materiais de natureza argilosa na fundação e a forte presença de água resultaram numa instabilização, por deslizamento com configuração circular, do aterro sobre o material argiloso.
PROJETO
Projeto: empresa Tetraplano – Engenharia Lda
Coordenação de projeto: Sónia Pinto, Eng.ª Geóloga
Gestora do projeto: Teresa Quinta, Eng.ª Civil (Divisão de Projetos)
DESCRIÇÃO GERAL DA INTERVENÇÃO
Tendo em conta os movimentos do muro de gabiões, translação de 3,5 m e rotação significativa, considerou-se no projeto a criação de elemento estrutural que aliviasse os impulsos aplicados à estrutura de suporte existente. Considerou-se também fundamental garantir uma adequada resistência na zona de interface entre o aterro e o terreno de fundação e evitar um novo escorregamento pela base do muro de gabiões. Assim procurou-se a materialização de elementos que promovam a costura da referida zona e da superfície de rotura anterior.
Tendo em conta estas duas preocupações principais previu-se a execução de uma cortina no tardoz do muro de gabiões, com recurso a microestacas. A solução será constituída por microestacas metálicas tubulares de aço N80 e secção 177,8×12,5 mm, com afastamento a eixo de 0,50 m. Estes elementos terão comprimentos variáveis de forma a que seja garantido um adequado encastramento. A cortina deverá ser encabeçada por viga em betão armado com secção de 0,8 m x 0,45 m.
Prevê-se também a execução de um conjunto de microestacas inclinadas com o objetivo de garantir o apoio horizontal da contenção. As microestacas serão executadas com recurso a tubagem metálica com aço N80 e secção 88,9×9,0 mm.
Executada a cortina de estabilização, o talude deverá ser reperfilado com recurso a aterro com material selecionado sobre o qual será colocada camada de enrocamento com 30 cm de espessura. Os matérias referidos deverão ser envoltos em geotêxtil de separação com gramagem mínima de 250 g/m2.

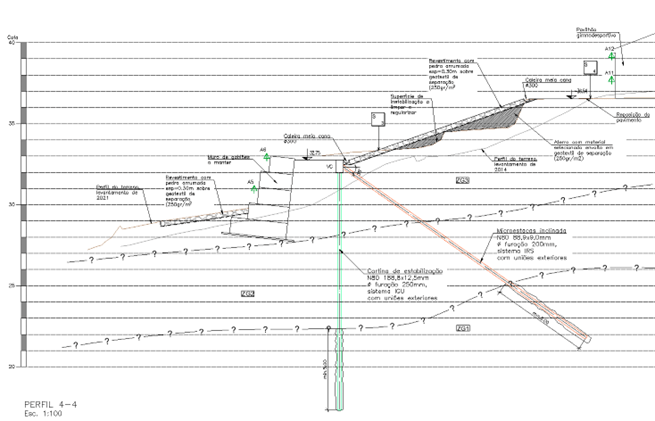

Corte representativo da solução a implementar

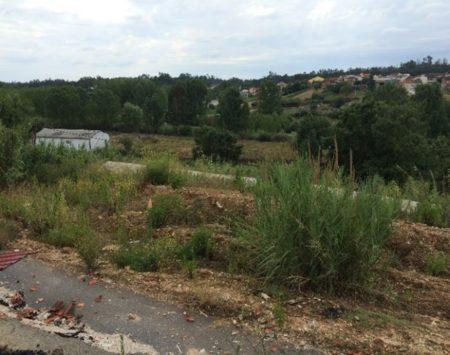

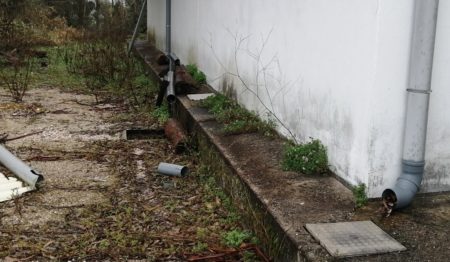

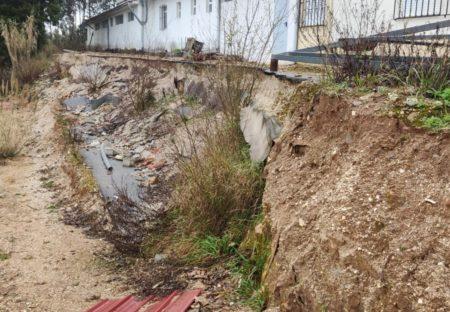

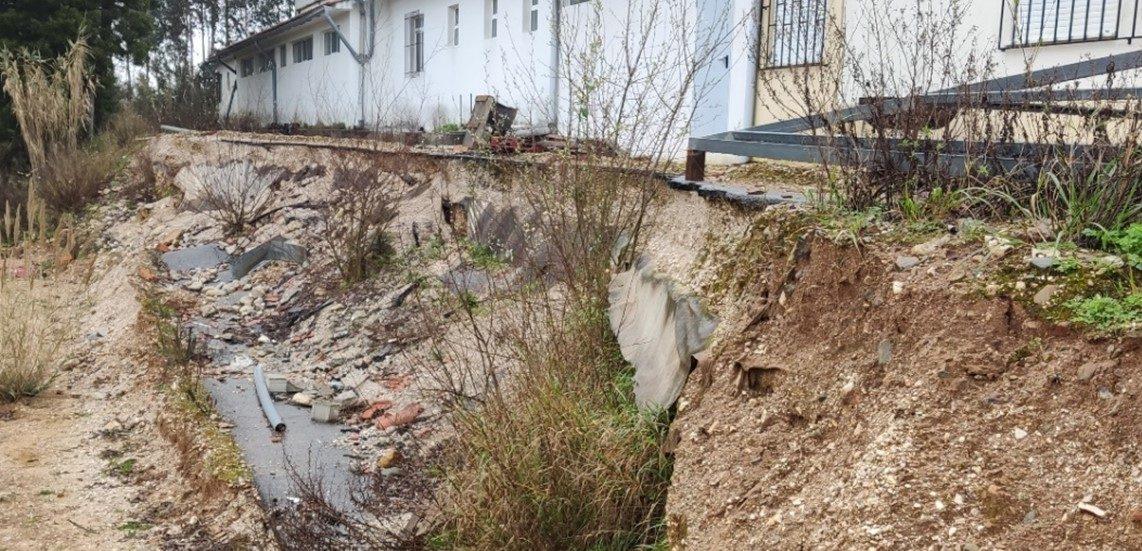

FOTOGRAFIAS DA SITUAÇÃO ATUAL
 |
 |
 |
 |
 |
 |

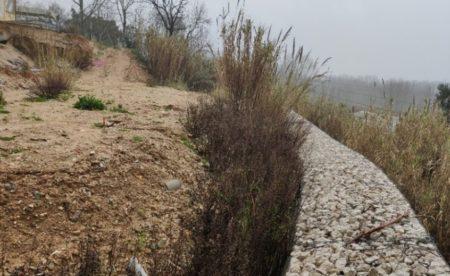

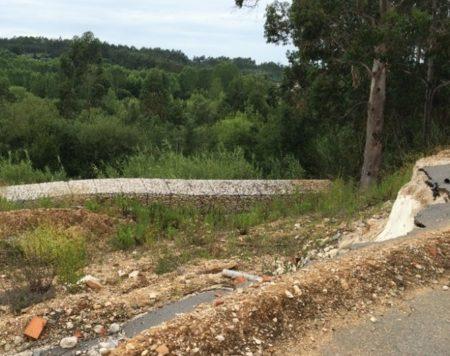

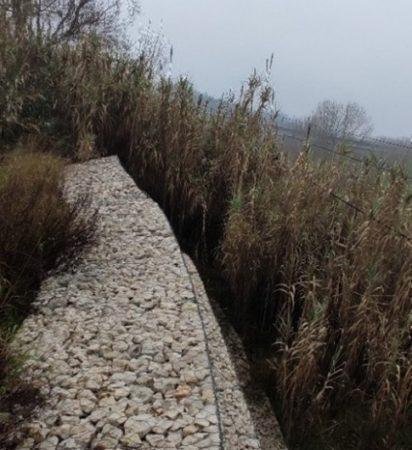

Instabilização do muro de gabiões
PROCEDIMENTO PARA A REALIZAÇÃO DA OBRA
| Processo N.º: | 001-22-DIEP (294) | Processo MGD: | 2022/300.10.001/2 |
| Tipo Concurso: | Concurso Público | Prazo de Execução: | 120 dias |
| Preço Base (c/IVA): | € 426.438,00 | Empresa adjudicatária: | GRATUITEMA, S.A. |
| Abertura Concurso: | 03/08/2022 | Contrato: | 26/01/2023 |
| Adjudicação: | 11/11/2022 | Consignação: | 03/03/2023 |
| Valor da Adjudicação (c/ IVA): | 411.257,94€ | Receção Provisória: |
Plantas
