IDENTIFICAÇÃO
Empreitada “Execução de Muros de Gabião – Quimbres e Pereiros”
LOCALIZAÇÃO
O local abrange duas zonas distintas, uma na zona de Quimbres, pertencente à Freguesia de S. Silvestre e outra na zona de Pereiros, pertencente à União de Freguesias de Santa Clara e Castelo Viegas.
Muro 1 – Rua do Valeiro, Quimbres
Muro 2 – Rua Principal dos Pereiros, Pereiros
INTRODUÇÃO
Trata-se de uma via com um perfil misto de escavação / aterro com 3,0m de largura, em que já há algum tempo, parte da via tem vindo a instabilizar do lado do talude de aterro, pelo que se torna necessária uma intervenção para estabilização do mesmo.

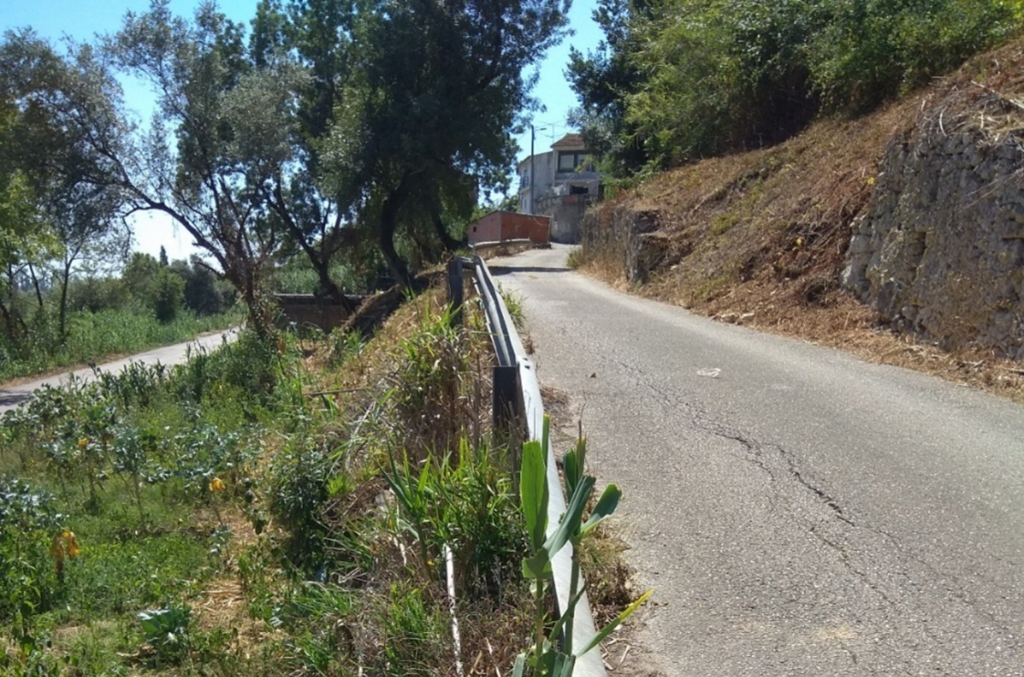

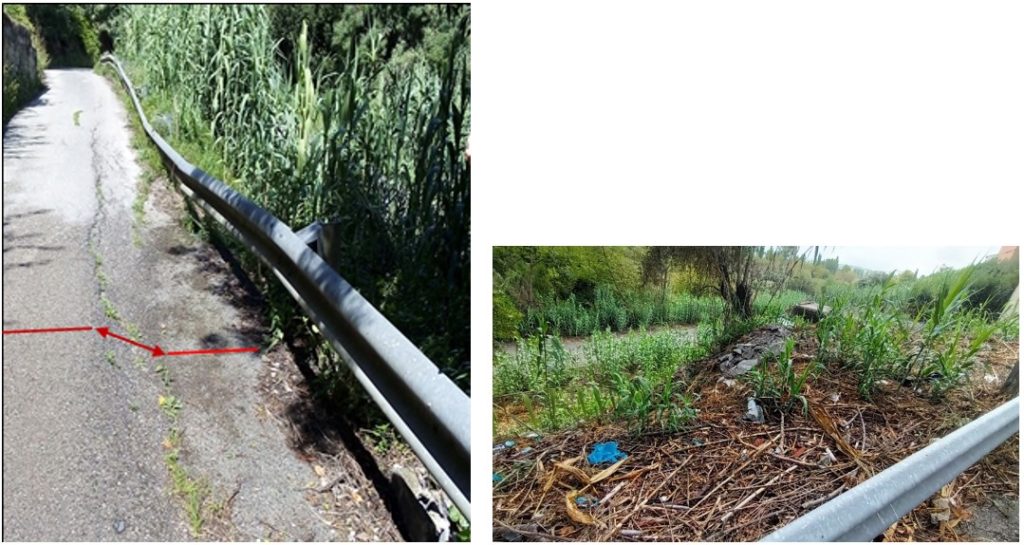

É bem visível ao logo de toda a extensão da via, do lado do talude de aterro, fissuração longitudinal e deformações/ assentamentos do pavimento. Constata-se que foram depositados/despejados materiais (despejos de solos, restos de construção e materiais diversos) para eventual alargamento da plataforma da via, sendo bem visíveis nos materiais deslizados.
Também do lado do talude de escavação se verifica alguma instabilidade. Constatou-se que o antigo muro de alvenaria de pedra se tem vindo a degradar, levando ao deslizamento dos solos para a zona da berma.
DESCRIÇÃO GERAL DOS TRABALHOS

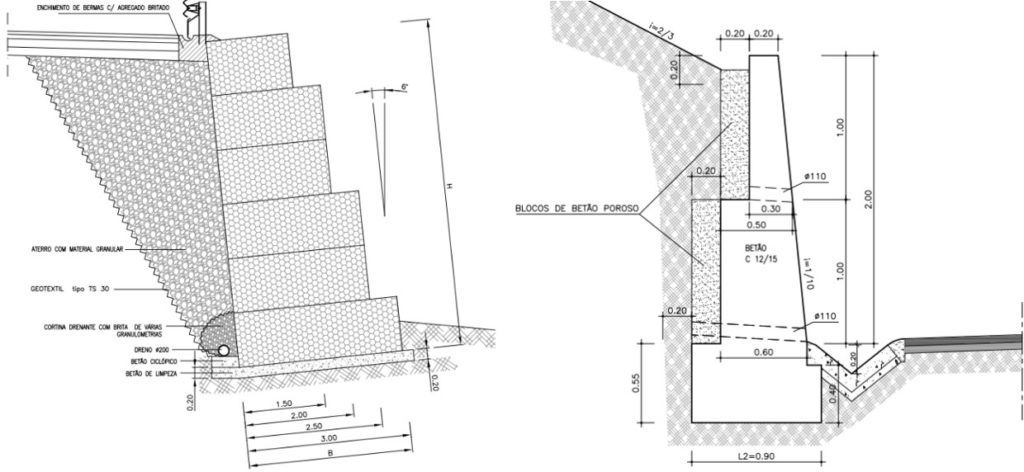

O presente projeto prevê o alargamento da plataforma viária para 5,50m de largura, com faixa pavimentada de 4,50m e valetas laterais. Para tal, previu-se a execução de muros dos dois lados da via. Do lado do talude de aterro, a construção de muro de suporte em gabiões em toda a extensão da via com uma altura variável entre 2,0m e 6,0m. Do lado do talude de escavação e com o intuito de estabilizar o talude, previu-se a demolição de um troço de muro em alvenaria de pedra que se apresenta instabilizado (com deslocação e rotação) e contemplou-se a construção de dois troços de muro em betão simples.
DESCRIÇÃO GERAL MURO 2
Muro 1 – Rua Principal, Pereiros
INTRODUÇÃO
Devido às fortes chuvadas dos últimos anos, na Rua Principal dos Pereiros houve um deslizamento de terras que provocou um abatimento da berma do lado direito da via, sentido Pereiros – Coimbra.
Aproveitando a intervenção necessária, pretende-se alargar a plataforma da via, deixando espaço para um futuro caminho.
Verificou-se no local a existência de caixas de telecomunicações junto à berma, e que, segundo a entidade “Altice”, fazem parte de um atravessamento de antigos cabos importantes.
SOLUÇÃO ADOTADA
Tendo em conta a orografia do local e o enquadramento paisagístico, pretende-se fazer a contenção do talude através da utilização de muro de gabião, seguindo o exemplo de uma contenção já existente na mesma estrada.
Prevê-se a fresagem de toda a área da via que esteja danificada e a substituição de todo o rail de proteção, incluindo a correção da marcação horizontal, devido ao alargamento da plataforma rodoviária.
Por forma a assegurar a continuidade da ligação de telecomunicações existente, a construção do muro de suporte será faseada por secções e os cabos serão acondicionados e protegidos (tubagem meia-cana dupla, etc) para permitir a continuidade da obra. Adicionalmente, prevê-se a construção de tubagem adicional de substituição com 4 furos de 110m entre as CVP’s do troço em causa, assegurando assim que, caso haja eventuais danos nos cabos (resolução em sede de manutenção), estes serão substituídos por novos a instalar nas condutas de substituição.
PROJETO (Divisão de Projetos)
Equipa Técnica
– Coordenação Geral: José Martins, arquiteto
Muro 1 – Engenheira Teresa Quinta
Muro 2 – Engenheiro Pedro Serralheiro
– Caracterização geológica – Dr. Pedro Rocha
– Especificações Técnicas / Medições e Orçamento, PSS e PPGRCD: Bruno Quaresma, engenheiro civil
– Topografia: André Antunes
PROCEDIMENTO PARA A REALIZAÇÃO DA OBRA
- Planta de Localização – Quimbres

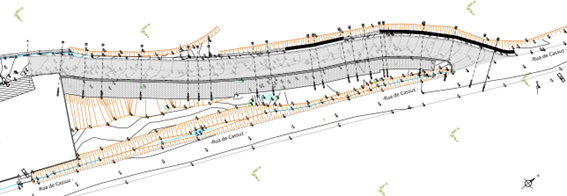

- Planta de Apresentação – Quimbres
- Planta de Alçados dos Muros – Quimbres
- Planta de Localização – Pereiros

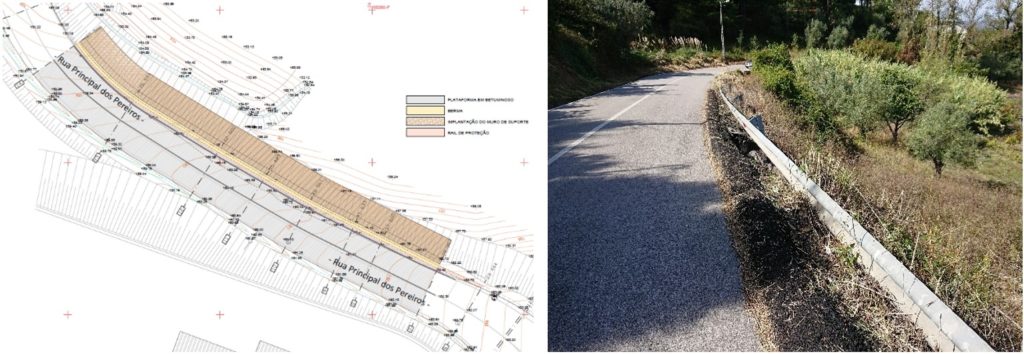

- Planta de Apresentação – Pereiros

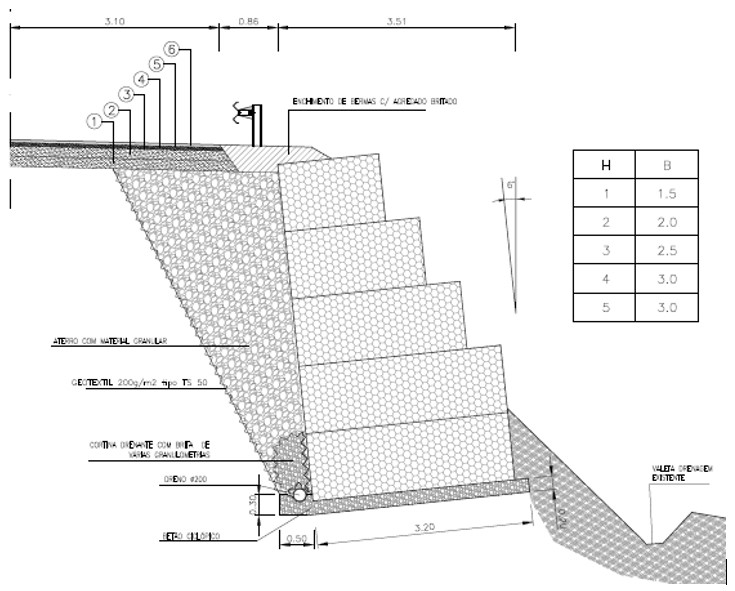

- Perfil Transversal Tipo – Pereiros
